LIDL myy erityisesti televisiolle suunnattua ylijännitesuojaa kertomalla ilmoituksessaan, että se "katkaisee virran 25 nonosekunnissa".
Tuossa on ilmeisesti typo ja tarkoitetaan 25 nanosekuntia. Jos laite todellakin pystyy katkaisemaan virran noin nopeasti, on kyseessä
erittäin suorituskykyinen laite jollaista en ole aiemmin nähnyt. Olisi käyttöä elektroniikassa maailmanlaajuisesti suojaamaan laitteistoja.

Kuvassa on ranskalaista standardia edustava laite johon ei kovin moni suomalainen johto sopisi. LIDLissä myytävänä olevat ovat kuitenkin tänne sopivia.

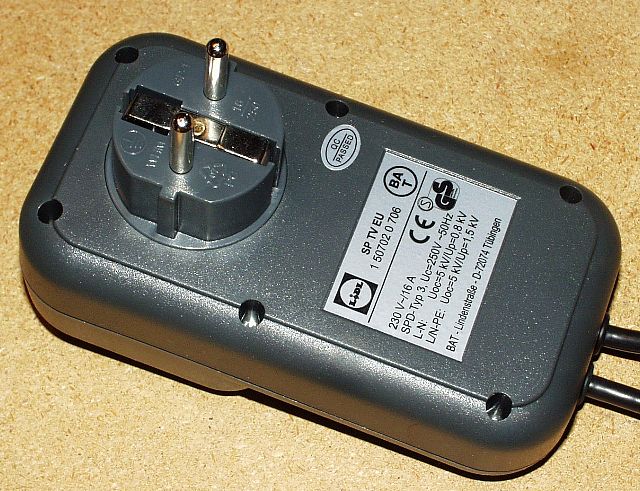

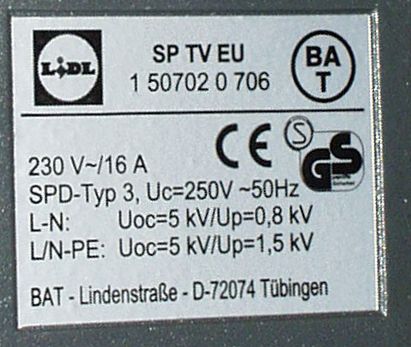

Tyyppikilpi kertoo seuraavaa:

  • Laite on tarkoitettu 230 V vaihtojännitteelle ja kestää kuormitusta 16 A.
  • SPD (Surge Protective Device) Typ3 on kotikäyttöön tarkoitettu, vaatimattomin ukkossuojaus. Tätä korkeammat tasot ovat 2 ja 1.
  • L-N Uoc = Vaiheen (L) ja nollan (N) välillä sallittu avonaisen piirin jännite 5 kV ja suojausjännite Up = 0,8 kV
  • L/N PE Uoc = Vaiheen tai nollan ja suojamaan (PE) välinen sallittu avonaisen piirin jännite on 5 kV ja suojausjännite Up = 1,5 kV

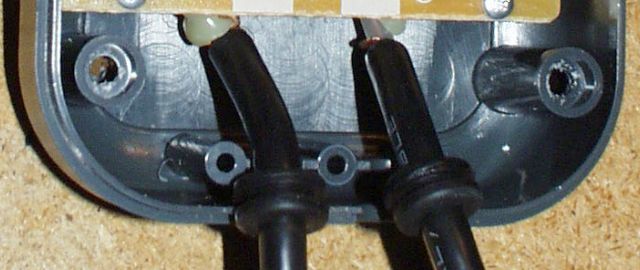

    Antennijohtoja varten on laitteessa suunniteltu vedonpoistot mutta niitä ei kuitenkaan ole asennettu.

    Näkisin mielelläni kyseiset johdot vedonpoistoilla varustettuna koska antennijohdot voivat käytössä irrota juotoksistaan ja käyttäjä työntää
    niitä syvemmälle jolloin antennikaapeli voi ottaa kiinni verkkojännitteellisiin osiin ja antennikaapeli tulee jännitteelliseksi. Tämä voi olla hyvin
    vaarallista etenkin koska toinen antennikaapeli voi olla edelleen kiinni ja se on yhteydessä suojamaahan jolloin antennikaapeleiden välillä voi
    vaikuttaa 230 V verkkojännite. Tämä voi olla hengenvaarallista tai voi rikkoa laitteita tai aiheuttaa tulipalon. Onneksi tämä ei ole kovinkaan
    todennäköistä koska ainakin tässä yksilössä juotokset olivat aika tukevat.

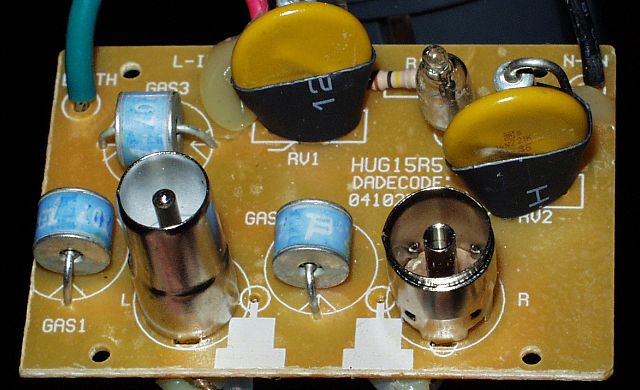

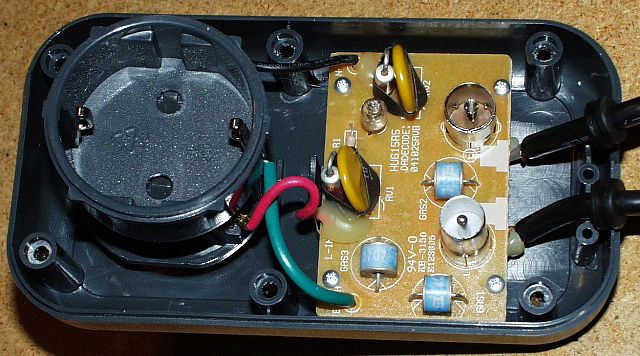

    Laite on sellaista kohtalaisen siistiä työtä ja juotokset yhtä lukuunottamatta (radioantennin kuuma karva) ovat kunnossa. Piiri on toteutettu
    sikäli asiallisesti, että varistorien kanssa sarjassa on 10 A 113 C lämpösulake, joka toivottavasti katkeaa, mikäli varistori menee oikosulkuun
    katkaisten hohtolampulta jännitteen ilmoittaen, että suoja on toiminut eikä enää suojaa laitteita. Laite ei ole mikään kovin kummoinen suoja
    mutta on parempi kuin ei mitään.

    >

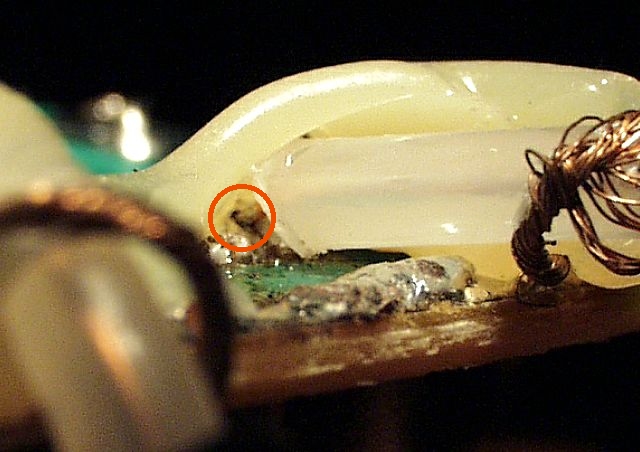

    Alla olevassa kuvasa näkyy radioantennin kuuman johtimen huono juotos. Tämä toimii vielä mutta aikaa myöten voi alkaa pätkiä.

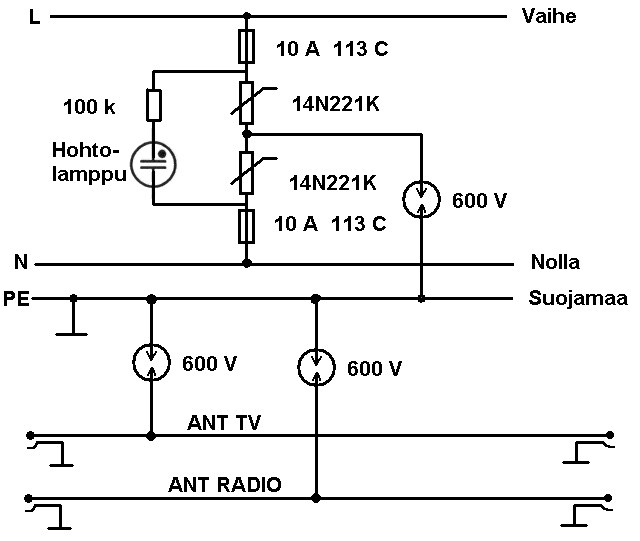

    Kytkentä on alla olevan mukainen. Kuten huomaamme, on antennin ylijännitesuoja samanlainen kuin mitä on käytetty verkkojännitteessä.
    Ylijännitesuojana toimii 600 voltin hermeettinen ylijännitesuoja joka on antennisignaalille erittäin suuri jännitearvo eikä voida olettaa, että
    vasta 600 voltin jännitteellä toimiva ylijännitesuoja pystyisi yksinään suojaamaan vastaanottimen herkkää antennisisäänmenoa . En myöskään
    pidä hyvänä ratkaisuna sitä, että antennin vaippa on kytketty suojamaahan, koska yhteisantennijärjestelmän maapotentiaali on yleensä erilainen
    verrattuna sähköjärjestelmän potentiaaliin. Koska antennisignaalia ole millään tavalla suojattu, on laite erittäin arka häiriöille, ja näin ollen
    täysin sopimaton antennisignaalin läpijohtamiseen. Toisen antennisignaalin johtimen suojaamaton pituus on hieman yli 3 cm cm joka
    merkitsee sitä, että se voi virittyä 900 MHz GSM-taajuudelle. Näin ollen lähistöllä oleva GSM-puhelin voi aiheuttaa huomattaviakin häiriöitä

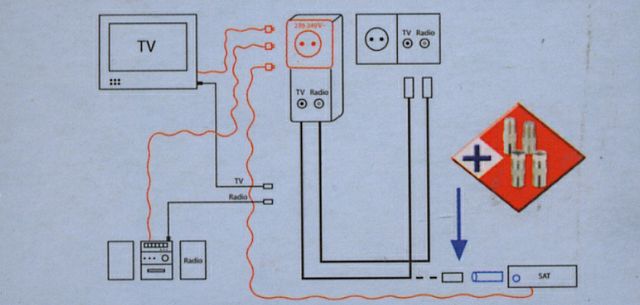

    antennisignaaliin. Näin ollen, en voi suositella kyseistä laitetta muutenkaan antenniin kytkettäväksi. Pakkauksessa kerrotaan, että tämä
    laite on "Televiso- ja radiolaitteiden varma suoja", joka väite mielestäni on valheellinen eikä pidä paikkaansa. "Varma suoja" ylijänniteitä
    vastaan olisi huomattavasti monimutkaisempi eikä itse asiassa varmaa suojaa ylijännitteille edes ole. Melko hyviä kylläkin.

    Ylijännitesuojauksesta on suomenkielinen sivu johon kiinnostuneiden kannattaa tutustua: ELEKTRONISTEN LAITTEIDEN YLIJÄNNITESUOJAUS

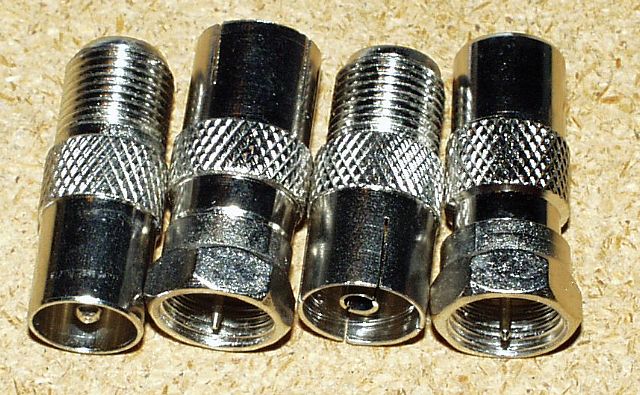

    Mukana tulee neljä adapteria joilla voi tavallisen IEC-antenniliittimen muuntaa F-liittimeksi jota käytetään esimerkiksi satelliittivastaanottimissa.

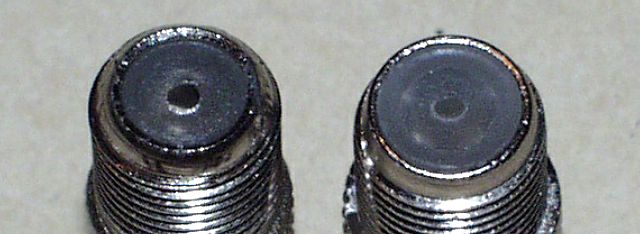

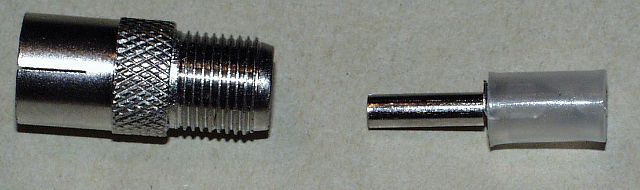

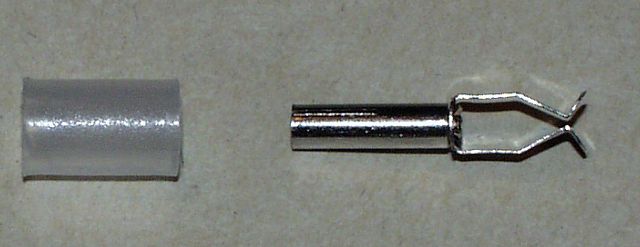

    Kun irrotin adaptereita tosistaan, tuli toisesta F-adapterista sisäeriste ulos. Tässä adapterissa oli jäänyt pään kuristaminen tekemättä.
    Toisessa se oli tehty. Valitettavasti tässä yksilössä taas liitin oli liian löysä eikä tehnyt kunnolla kontaktia keskijohtimeen vaan kuva pätkii.
    Adapteriin ei mene normaali F-liitin joka on tehty siten, että antennijohdon keskijohdin toimii keskinapana, koska liittimen kulma on liian
    jyrkkä. Ainoastaan sellainen liitin, jonka keskitappi on muotoiltu teräväksi, menee liittimeen. Adapterit ovat myös eri kokoisia ja ovat
    joko liian löysiä tai liian kireitä toisiinsa tai muihin liittimiin sovitettaessa. Adapterit ovat täysin käyttökelvottomia.

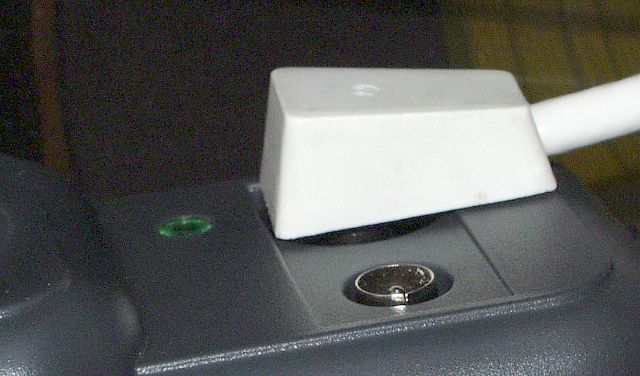

    Radioantenniliitin on liian syvällä, jotta liittimeen voisi kiinnittää piippumallisen IEC-liittimen. Piippumallisia IEC-liittimiä on paljon
    käytössä ja etenkin kotitarveasentajat valitsevat helposti sellaisen koska liitin on helppo tehdä. Liitin on huono koska se vuotaa
    signaalia sillä siinä ei ole metallisuojusta. On myös olemassa sellaisia piippumallisia liittimiä jotka ovat hyviä. Ne ovat kokometalliaisia.

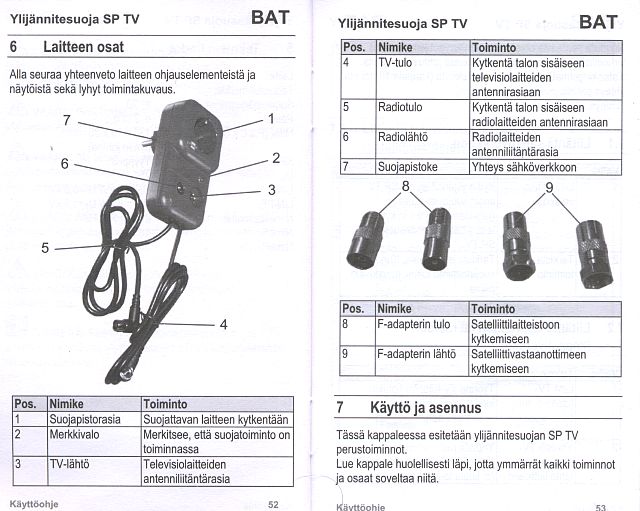

    Käyttöohjeessa on virhe. Siinä radiopistorasiaa/-pistoketta väitetään televisiopistorasiaksi/-pistokkeeksi ja päinvastoin.
    Pakkauksessa asia on kerrottu oikein.

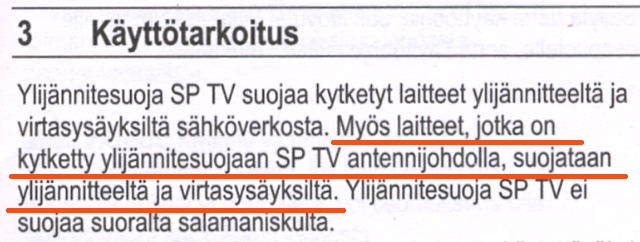

    Käyttöohjeessa on myös toinen ja samalla aika paha virhe. Siinä kerrotaan näin:
    "Myös laitteet, jotka on kytketty ylijännitesuojaan SP TV antennijohdolla, suojataan ylijännitteeltä ja virtasysäyksiltä".
    Tämä väite ei pidä paikkaansa!. Pelkkä antennijohdon suojaus ei suojaa laitetta verkkojännitteen kautta tulevilta ylijännitteiltä.
