Olen epätoivon vimmalla etsinyt pientä koneruuvipuristinta pylväsporakoneeseen. Näyttää siltä, että laadukkaita ei
kovin helposti löydy kuin joko hyvin pieniä tai alkaen 100 mm koosta ylöspäin. Pylväsporakoneeseni tarkoitettu
koneruuvipuristin on leukaleveydeltään 75 mm. Tarve olisi sellaisesta puristimesta jossa on urat kappaleen

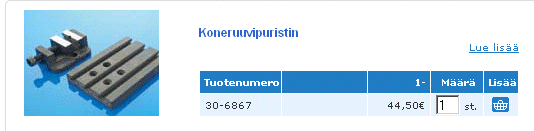

pitämiseksi sekä vaaka- että pystysuunnassa. Tämä näyttää olevan se pahin kompastuskivi. Clas Ohlsonin
nettiluettelossa on edelleen pieni koneruuvipuristin, joka on poistettu myynnistä jo 2006 mutta sen sai tilattua
Clas Ohlsonin liikkeeseen Ruotsin varastosta. Näin teinkin ja kävin katsomassa puristinta. Se oli hyvin pienikokoinen.
Leukaleveys luokkaa alle 40 mm. Muuten nättiä työtä mutta vaakaura oli jätetty viimeistelemättä ja leukaan porattujen
reikien jäysteet oli jätetty poistamatta. Lisäksi puristin oli erittäin tahmean varastorasvan peitossa mikä viittaa siihen,
että se on ollut varastossa sangen kauan. Niinpä jätin sen sitten ostamatta vaikka työnjälki muuten oli kohtalaisen
siistiä. Urat olivat myös aika isot kokoon verrattuna.

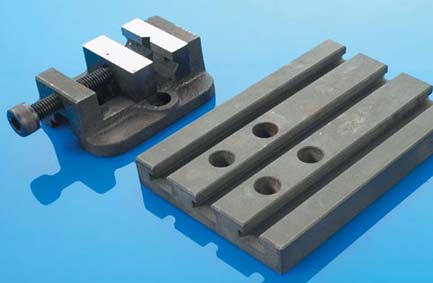

Alla olevassa kuvassa näkyy kyseinen pieni puristin jyrsinlevyn kanssa samassa kuvassa. Hintaa oli 44,50 euroa ja
olisivat antaneet huimat 10 % alennusta koska tuote on poistunut valikoimista ja oli muutenkin tahmea.

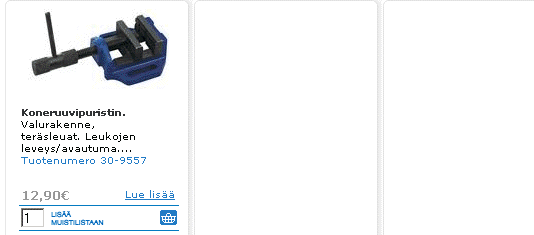

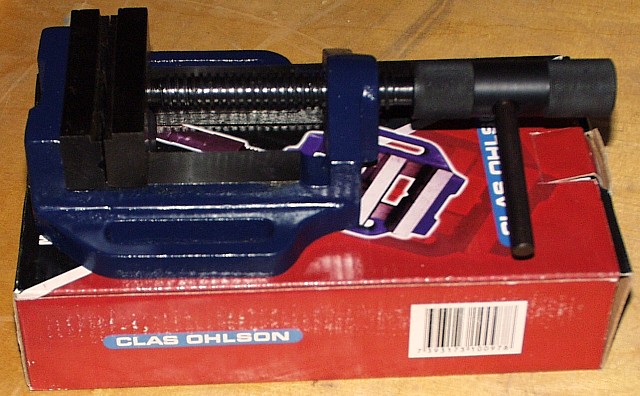

Alla näkyy Clas Ohlsonin halpa puristin jollaisen sitten ostinkin koska havaitsin sen olevan
huomattavasti laadukkaampaa työtä kuin halpakauppojen noin kympin hintaiset puristimet.
Avasin ennen ostoa Clasulla yhden laatikon ja havaitsin, että yksi kolmesta pystysuuntaisesta urasta oli lohjennut

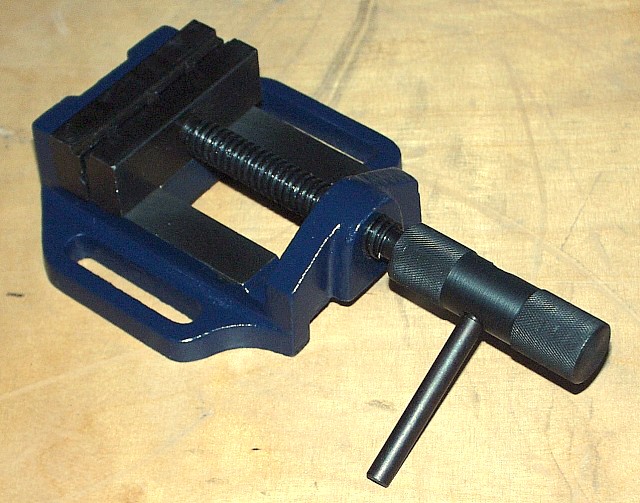

Puristin on hintaisekseen siistin oloinen ja pultit ovat lujuusluokkaa 8.8 joka antaa odottaa hieman parempaa laatua
kuin kaikkein halvimmat tekeleet. Ruuvi pyöri aukipäin hyvin mutta sisäänpäin aika työläästi. Kiertelin ruuvia ja kierto
alkoi hieman herkistyä. Sisäänpäin kiertäminen on usean edestakaisen kiertämisen jälkeen vieläkin huonoa mutta
jos puristinta tarvitsee harvakseen niin kyllä sen juuri ja juuri sietää. Tätä voi ehkä auttaa liimaamalla liikkuvan leuan

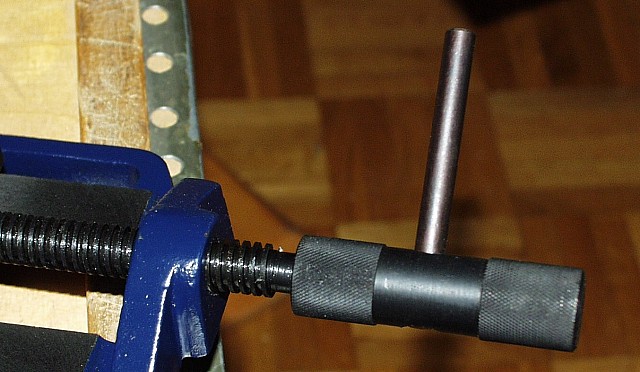

kiinnityskappaleen sivuille ohuet metalliliuskat välyksen pienentämiseksi. Irrotettava tappi on hyvä kierrettäessä.

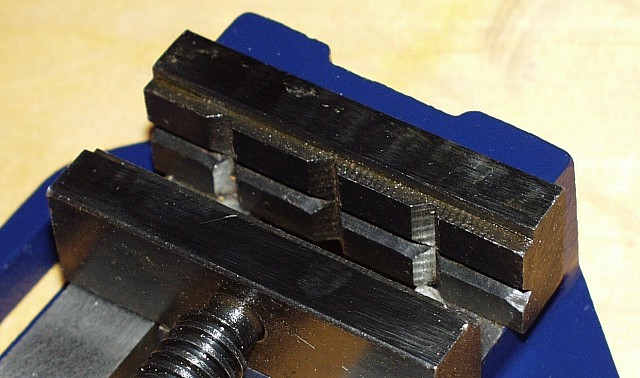

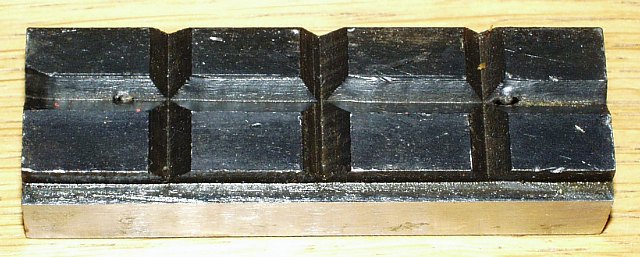

Takaleukaan on työstetty neljä uraa. Kolme pystysuuntaista ja yksi vaakasuuntainen. Urat vaikuttavat asiallisilta mutta
reikien poraamisen jälkeen purseita ei ole poistettu mistä suuri miinus. Siinä ensimmäinen modaus joka pitää tehdä.

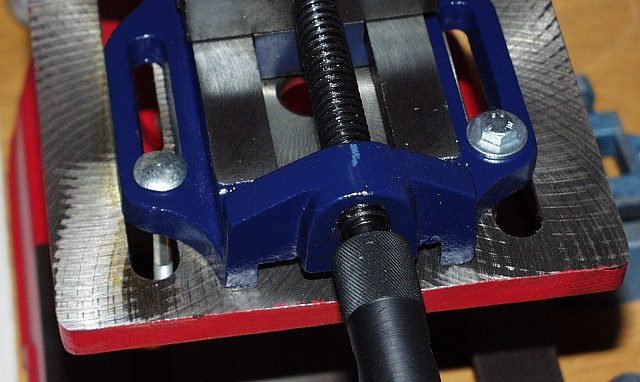

Puristimen kiinnitysruuvien välinen etäisyys ei ole aivan pylväsporakoneeni väli (joka on 105 mm) mutta puristimen
saa kiinni M6 pulteilla ja kun niitä laittaa 4 - 6 kpl niin olettaisin puristimen pysyvän riittävän hyvin paikoilaan. Reikien
väli on 94 mm ja raon leveys vaihtelee 8,5 mm ja 9,5 mm välillä eli on tarkoitettu kiinnitettäväksi M8 pulteilla. Kannattaa
käyttää joko lukituskantaisia pultteja tai kuusiopultin alle aluslevy, joka on lujempi vaihtoehto. Alapuolelle kannattaa
laittaa esim. lattarauta, johon poraa reiät ja tekee kierteet tai jos ei ole kierretappia, mutteri aluslevyn kanssa. Jos ei ole
tarvetta usein irrotella niin tietysti Nylocilla. Jos ei laita (paksua) lattarautaa niin sitten useita korialuslevyjä päällekkäin
ainakin tällaisessa tapauksessa jossa porakoneen pöydän urien leveys on luokkaa 13 mm.
Leukaleveys on 75 mm ja avauma on maksimissaan noin 57 mm jonka jälkeen alkaa kanittaa jo melkoisesti. Oikein
tiukassa paikassa matkaa saa ehkä lisätyksi tuollaiset 7 mm mutta en suosittele. Voi tulla vaikeuksia kiristäessä.
Ja sitten se tärkein ja jännittävin asia eli urien kohtisuoruus. Itse asiassa en ollut kovin yllättynyt siitä, etteivät

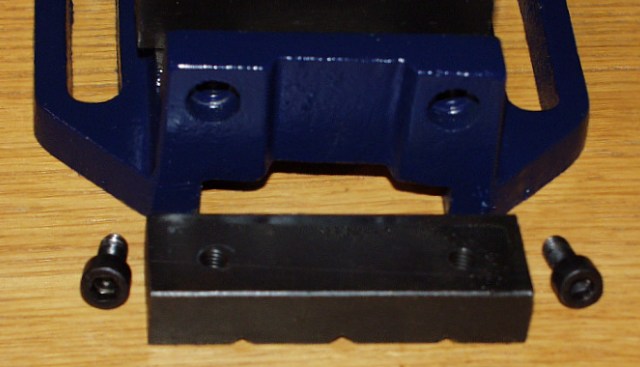

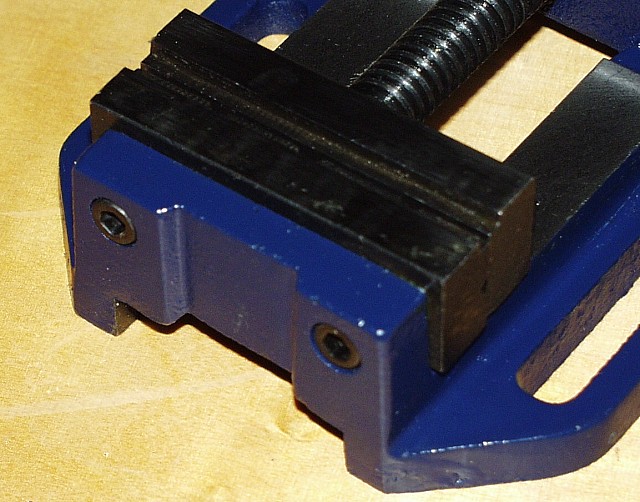

urat olleet täysin suorassa kulmassa vaan heittivät. Takaleuka on kiinni kuusiokoloruuveilla jotka olivat jo valmiksi
hieman löysällä. Leuka siirtyy jonkin verran ja se auttaa ehkä säätämään leukaa suoraan. Valitettavasti säätö ei
tietenkään riitä vaan leuka jää vinoon. Tämän saa korjatua poraamalla toista reikää hieman isommaksi.
Sen jälkeen kannattaa liimata leuka kiinni ja kiristää ruuveilla tiukkaan jonka jälkeen siihen voi luottaa.
Vihje: Kun mittaa suorakulmalla niin kannattaa katsoa kumminkin päin. Eli suorakulman kanta osoitaa ensin
toiseen suuntaan ja sitten toiseen. Näin tulee huomioitua mahdollinen suorakulman heitto.

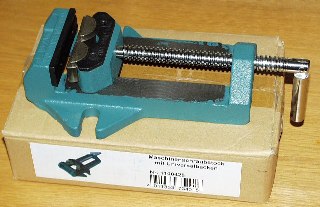

Olin ostanut aiemmin Bauhausista aika
hyvän näköisen koneruuvipuristimen
kahdella irtonaisella leualla mutta se oli
liian iso koneeseeni. Siinäkin toinen leuka
heitti eikä sitä voinut millään säätää, joten
palautin vermeen.

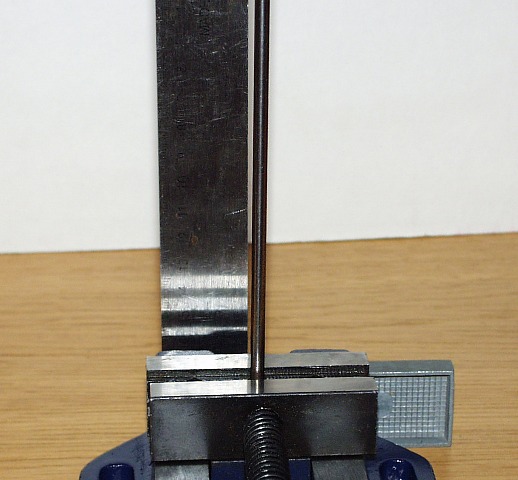

Kuva osoittaa minkä verran pystyuraan kiinnitetty akselipuikko on vinossa silloin kun ruuvit on ensin löysätty
ja sen jälkeen leukaa käännetty niin paljon virheenoikaisusuuntaan kuin mahdollista ja sitten ruuvit kiristetty.

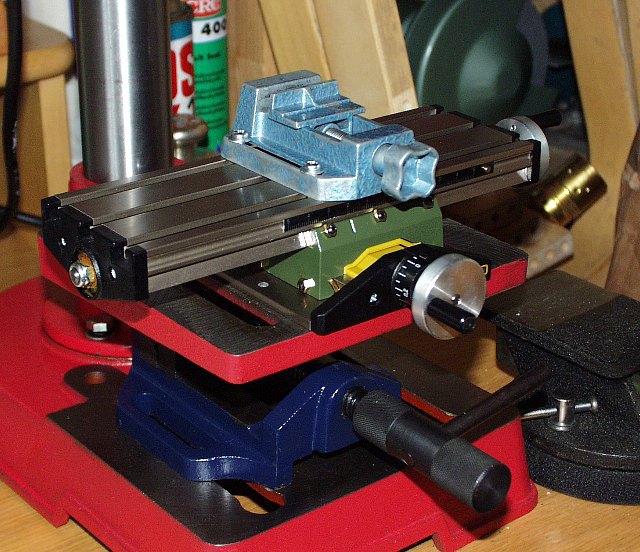

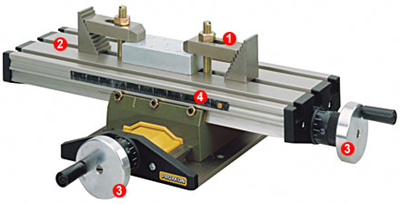

Päädyin loppujen lopuksi sellaiseen ratkaisuun, että hankin Proxxonin pienen koordinaatiopöydän ja
kiinnitin siihen joskus aikoinaan hankkimani pienoisruuvipuristimen. Proxxon KT 70 on varsin tarkka laite
ja sen välykset pystyy poistamaan säätämällä. Veiviasteikot on jaettu 50 µm (0,05 mm) väleihin.
1. kaksi kiinnityslaitetta
2. Pöydän koko 70 mm x 200 mm
3. Käsipyörät 0,05 mm asteikolla
4. Siirrettävä viivoitin
T-urat MICROMOT standardi
12 mm x 6 mm x 5 mm
Liikuntavara:
134 mm (x-akseli)
46 mm (y-akseli)
1 kierros vastaa 1 mm liikettä.
Hintaa Saksassa noin 62 euroa ja Suomessa 91 euroa mutta Bauhausissa pitkälti toista sataa euroa.
